YTS系列圓筒回轉篩

一、圓筒回轉篩概述

滾筒篩分機木屑篩分現場

YTS圓筒回轉篩的主體結構是圓形篩分筒，它是由若干個圓型狀篩網組成所以又被稱之為圓筒篩，主要用于顆粒物料的分級處理，尤其適合粘濕物料的篩分，是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。圓筒篩整體與地平面成傾斜狀態，外部被密封隔離罩所密封,以防止污染環境，通過變速減速系統使篩分筒在一定轉速下旋轉，在旋轉過程中通過內、外篩的篩選，可將半成品分為標準顆粒、大顆粒、細顆粒三個級別，實現各種顆粒分級。

YTS圓筒回轉篩篩選效果好，結構簡單，篩分筒可封閉，易于密閉收塵，與一般振動篩相比，篩孔不易堵塞。

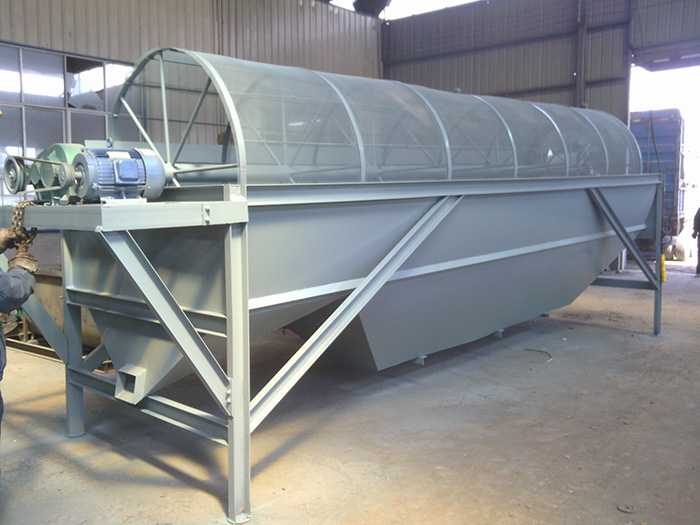

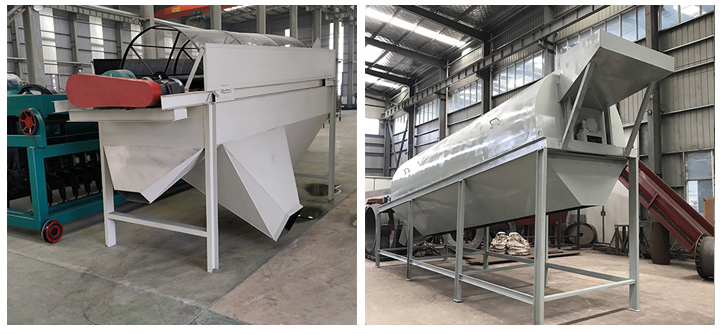

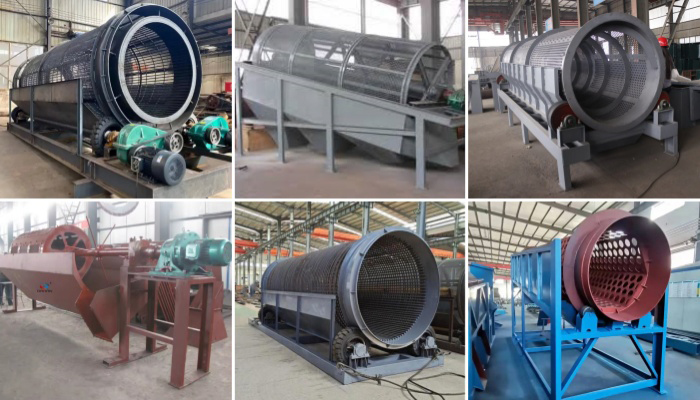

二、圓筒回轉篩圖片

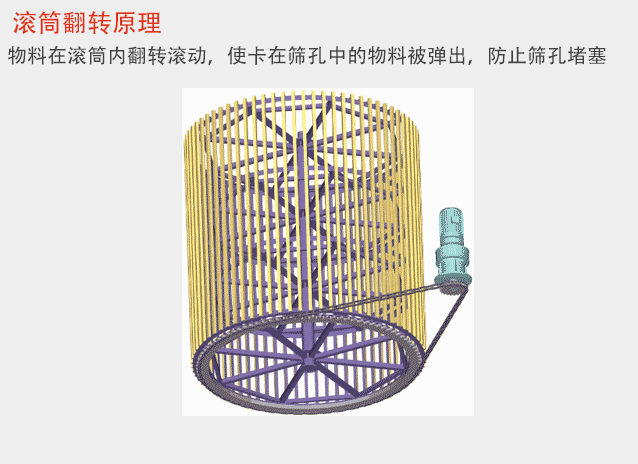

三、圓筒回轉篩工作原理

圓筒回轉篩是由圓形或六角形圓筒、機架、漏斗、減速器、驅動電動機及輔助結構等部分組成，需分級的物料由造粒機送入圓筒篩進料口，經內篩筒螺旋推送進入后，在旋轉過程中通過內、外篩的篩選，可將半成品分為標準顆粒、大顆粒、細顆粒三個級別，實現各種顆粒分級。

圓筒篩工作原理視頻粒

四、圓筒回轉篩性能特點

1、圓筒篩利用滾筒翻轉的作用來進行篩分物料，物料在滾筒內不斷翻轉滾動，能保證在篩選潮濕，粘稠的材料時不容易堵塞，保證篩分順利進行，不需要停機清理。

2、在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內產量大，可達800噸/時。

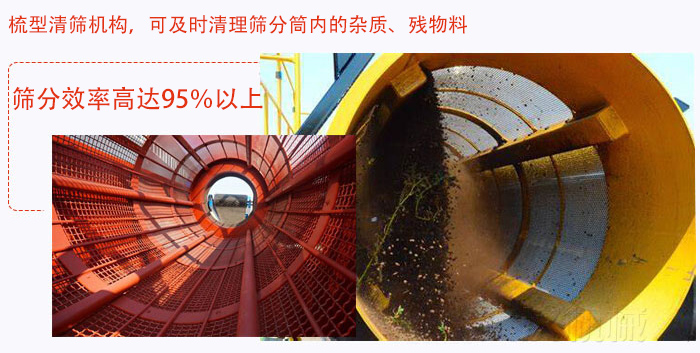

3、設備可設有梳型清篩機構，可及時清理掉篩分筒內的雜質、殘留物料，篩分效率高達95％以上。

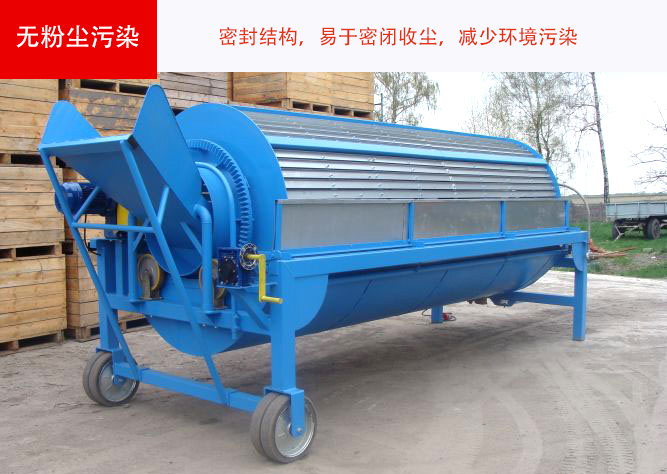

4、可采用完全密封設計，以盡量減少操作過程中空氣中細小物質的懸浮，避免工作環境污染。

5、易損件均采用較高的耐磨材質，要比以往設備的使用壽命高于1.5倍。

五、圓筒篩與振動篩的比較

機型對比	圓筒回轉篩	振動篩
篩分方式	在篩分過程中，設備不會出現振動，但一般電機和減速機會通過軸承帶動滾筒轉動起來，物料在滾筒內因滾筒的轉動從高到低通過篩網，并將其成功篩選出來，屬于滾動篩分。	利用振動電機產生的激振力進行篩分的，屬于振動篩分，可以通過多層篩網對物料進行多級篩分
篩分效果	適合粉塵類、顆粒小、偏濕的物料，克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量和可靠性。	比較適合大塊物料的篩分；篩分精度相對較低，但設備磨損度小，使用壽命長
堵網情況	物料隨著滾筒的運動軌跡在篩網內翻滾，便可以使卡在篩孔中的物料掉落出來，或者被自由落體的物料砸中彈出來，所以一般很少出現堵篩的情況。	振動篩依靠篩網的振動來篩分物料，振動頻率有固定，物料如果卡在篩孔中很難依靠自身的力量清除。所以一般使用一段時間后會停機清理堵塞的篩孔，或者安清網裝置以防止篩孔堵塞。

六、圓筒回轉篩技術參數

圓筒篩型號	筒體規格	筒體傾角	筒體轉速 （r/min）	篩孔尺寸 （mm）	大進料粒度 (mm)	產量（m3/h）		功率 （kw）
						篩孔（2mm）	篩孔（30mm）
YTS1030	Φ1×3	5-7°	22.5	2-30	60	10	60	4
YTS1040	Φ1×4	5-7°	25	2-30	60	11	80	4
YTS1230	Φ1.2×3	5-7°	20	2-30	70	12	100	5.5
YTS1240	Φ1.2×4	5-7°	20	2-30	70	14	120	5.5
YTS1250	Φ1.2×5	5-7°	20	2-30	70	15	140	5.5
YTS1530	Φ1.5×3	5-7°	17	2-30	80	18	150	5.5
YTS1540	Φ1.5×4	5-7°	17	2-30	80	18	150	7.5
YTS1550	Φ1.5×5	5-7°	17	2-30	80	20	180	11
YTS1560	Φ1.5×6	5-7°	17	2-30	80	22	200	11
YTS2040	Φ2×4	5-7°	12	5-60	90	25	250	15
YTS2050	Φ2×5	5-7°	12	5-60	90	30	300	15
YTS2060	Φ2×6	5-7°	12	5-60	90	35	350	18.5

溫馨小提示：

1、外型尺寸是按筒體長計；

2、處理量是按大孔徑計算；

3、傾斜角度和每節長度視物料不同而不同；

4、質量按筒體長且使用編織網時計；

5、物料大塊所占比例不超過10%。

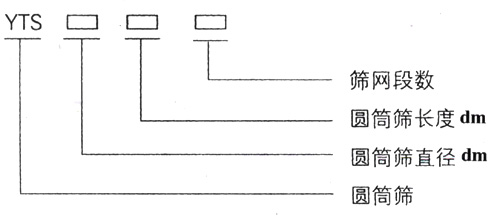

七、圓筒回轉篩型號說明

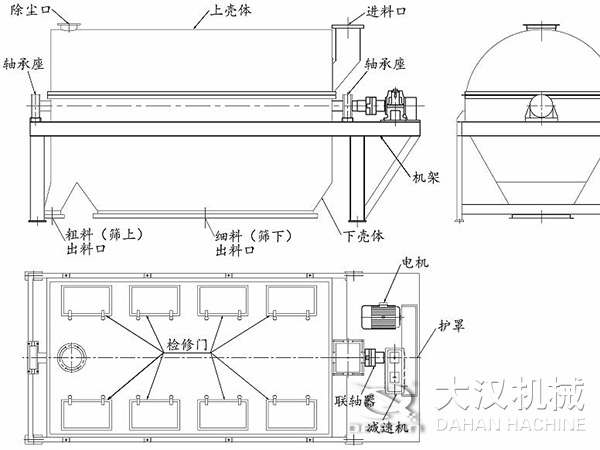

八、圓筒回轉篩結構

圓筒回轉篩是一種常見的篩分設備，主要由以下組成部分構成：

篩筒：圓筒回轉篩的主體部分，通常為圓筒形狀，內部設置有篩網或篩孔。

電機與減速器：驅動篩筒進行回轉運動的動力源，通過減速器將電機的轉速傳遞給篩筒。

進料口：用于將待篩分的物料輸入到篩筒內部。

出料口：將篩分后的物料分為不同粒度，較小顆粒通過篩網或篩孔落入下方的出料口。

支撐架：支撐整個篩筒結構的框架，確保設備的穩定性。

清潔裝置：用于防止篩孔堵塞的裝置，通常包括橡膠球或刮板，定期清理篩孔上的堆積物。

底座：支撐整個設備的基礎結構，通常固定在地面上以確保設備的穩定性。

控制系統：用于控制電機的啟停、調速等功能，以及監控設備運行狀態的系統。

防護罩：用于保護設備內部結構，防止外部雜物進入。

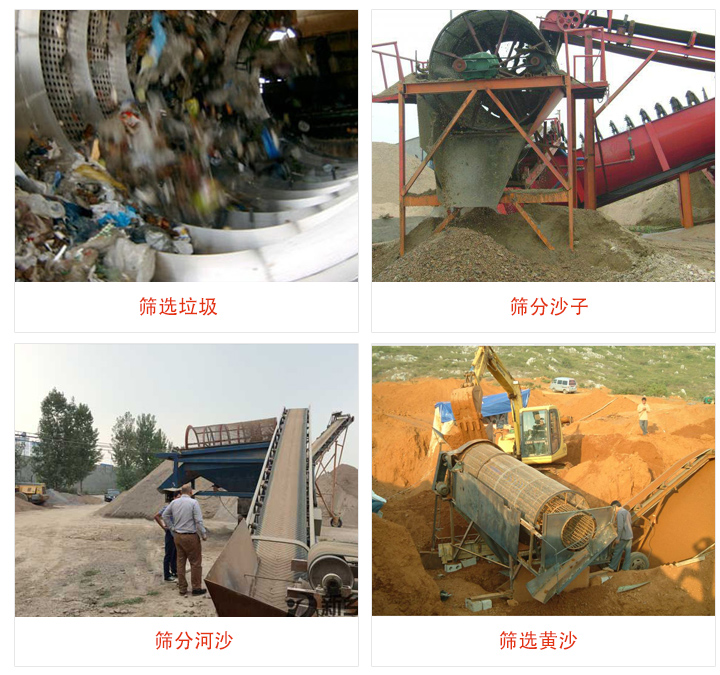

九、圓筒回轉篩客戶案例

圓筒回轉篩（圓筒篩）主要是針對物料的顆粒大小進行分級，在篩分潮濕性、粘附性的物料中優勢突出，可以達到不粘網、不堵孔的目的，廣泛應用于冶金、建材、化工、糧食、醫藥、磨料及化肥等行業的干式粉狀或顆粒狀物料的篩分，特別適合于干 法生產機制砂,也可用于顆粒狀的濕物料篩分。

十、圓筒回轉篩生產廠家

新鄉大漢是圓筒回轉篩的專業生產廠家，大漢圓筒回轉篩采用優質材料制造，具有結構簡單、運行平穩、篩分效率高等特點，適用于礦山、化工、建材等行業的物料篩分。大漢廠家提供多種規格和型號的回轉篩設備，類型豐富，種類眾多，可根據客戶需求進行定制化設計。完善的售后服務體系，包括安裝、調試、維護和技術支持，確?？蛻舻氖褂皿w驗無后顧之憂。新鄉大漢以"先正人品，再賣產品"為誠信之本，以滿足顧客需求為己任，以優異的品質及周全的售前售后服務，贏得了國內外眾多企業的支持和信任。在設備選型期間，有專業的技術人員免費指導，并有專人全程服務，包括試機，生產車間參觀等，購買設備后，我們提供上門安裝服務以及售后回訪調查。
