產品簡介：螺旋輸送機廠家大漢機械生產的LS型螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。

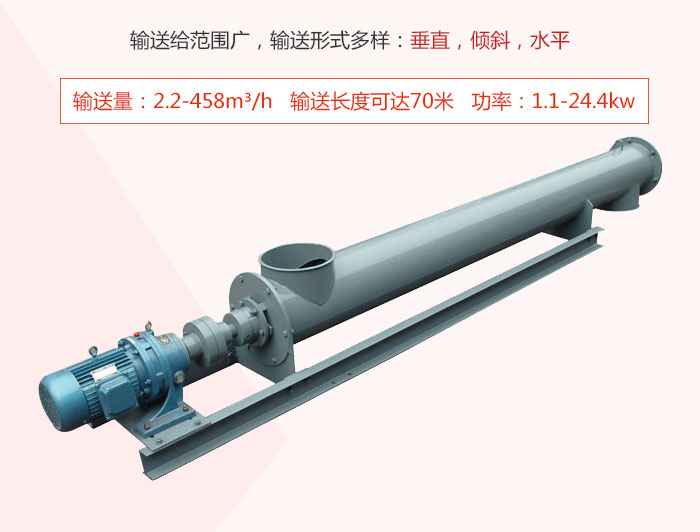

長度：4-70米 產量：458立方/時
銷售熱線：0373-268 2333

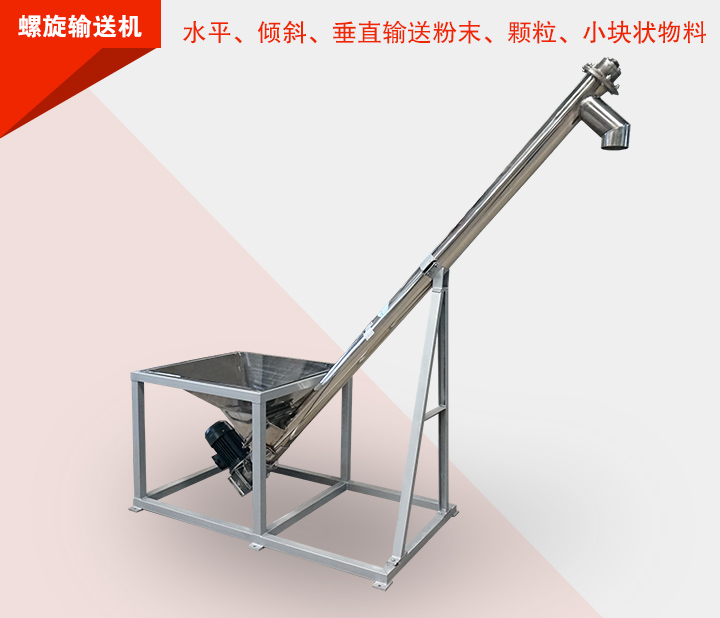

螺旋輸送機傾斜輸送，高度提升，料口采用料斗的試機形式，方便投料，防止撒料等優勢。
螺旋輸送機可根據用戶的具體的使用環境和不同的配套設施進行定制，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。

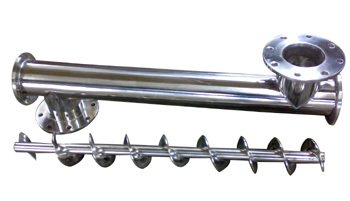

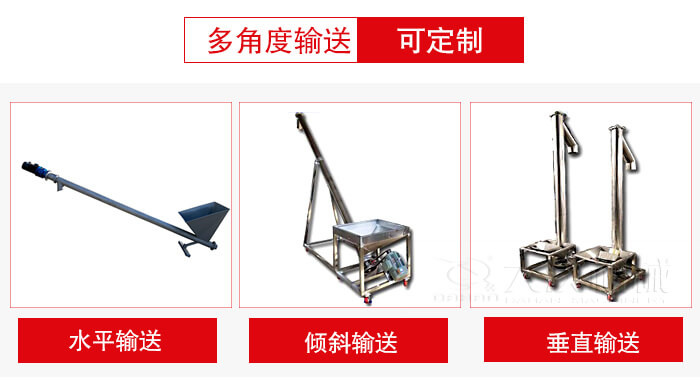

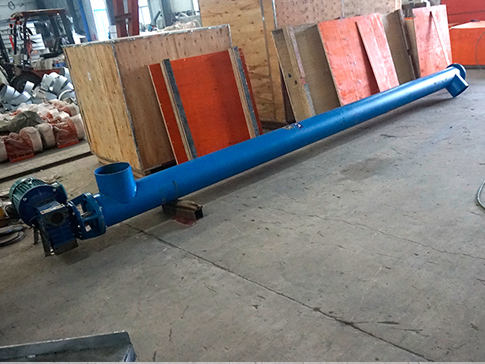

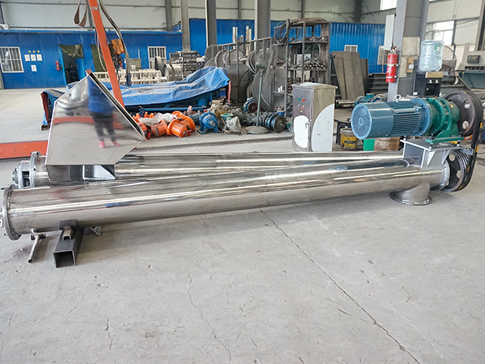

螺旋輸送機是一種管狀或半管狀的輸送機設備，也叫管式螺旋輸送機，該設備采用了無縫鋼管焊接而成，密封性好、粉末物料在輸送過程中不會出現溢散的情況，從而能夠改善螺旋輸送機的使用環境。LS螺旋輸送機直徑從100毫米到1250毫米，共有五種規格，長度從4米到70米，還可根據客戶要求加長設計，布置靈活，能水平、傾斜或垂直布置（有軸管式螺旋輸送機傾斜角度為45°，無軸管式螺旋輸送機傾斜角度為30°）。
試機視頻
管式螺旋輸送機視頻-輸送面粉
螺旋輸送機是工農業各部門機械化運輸工作的主要機組，適用于各行業，如食品、建材、化工、電力、冶金、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料等。下面詳細介紹幾個主要應用行業：
食品行業:
輸送谷物、面粉、糖等原材料: 用于將糧食、面粉、糖等原材料輸送到生產線，例如：面粉廠、糖廠、酒廠等。
輸送食品原料和半成品: 用于輸送各種食品原料，例如：水果、蔬菜、肉類、乳制品等，以及各種食品半成品，例如：面團、果醬等。
包裝輸送: 用于將包裝好的食品產品輸送到包裝線或倉庫，例如：餅干廠、糖果廠、飲料廠等。
化工行業:
輸送粉末、顆粒、液體等化學原料: 用于將各種化學原料輸送到生產線，例如：化肥廠、塑料廠、橡膠廠等。
輸送化工產品: 用于將生產出來的化工產品輸送到包裝線或倉庫，例如：化工制品廠、醫藥廠等。
輸送廢渣、廢料: 用于輸送化工生產過程中的廢渣、廢料等，例如：污水處理廠、廢物回收廠等。
建材行業:
輸送水泥、沙子、石子等建筑材料: 用于將建筑材料輸送到生產線或倉庫，例如：水泥廠、磚廠、預制構件廠等。
輸送混凝土、砂漿等建筑材料: 用于將混凝土、砂漿等建筑材料輸送到施工現場，例如：建筑工地、橋梁建設等。
輸送礦粉、煤粉等原料: 用于將礦粉、煤粉等原料輸送到生產線，例如：礦山、電廠等。
冶金行業:
輸送礦石、焦炭等原料: 用于將礦石、焦炭等原料輸送到生產線，例如：鋼鐵廠、冶煉廠等。
輸送金屬粉末、渣料等: 用于將金屬粉末、渣料等輸送到生產線或倉庫，例如：金屬制品廠、粉末冶金廠等。
輸送煤炭等燃料: 用于將煤炭等燃料輸送到生產線，例如：發電廠、熱電廠等。
其他行業:
螺旋輸送機還廣泛應用于以下行業：
農業: 輸送糧食、肥料、飼料等。
環保: 輸送廢渣、廢料等。
物流: 輸送各種貨物。
| LS/GX型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
LS 400*25*50M1
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ │
│ │ │ │ │ └──────── 軸承類別
│ │ │ │ └────────── 選用轉速rpm
│ │ │ │
│ │ │ └───────────- 螺旋機長度M
│ │ │
│ │ └───────────── 螺旋直徑mm
│ │
│ └──────────────- S為水平式
│
└──────────────── L為螺旋

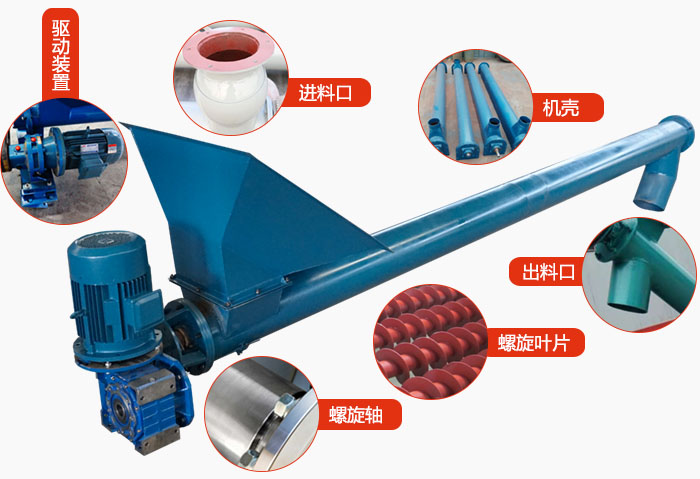

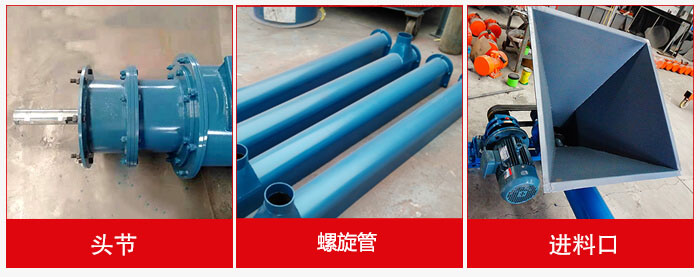

一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。
螺旋輸送機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
1、頭節
在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。
2、機蓋
螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。
3、進/出料口
進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

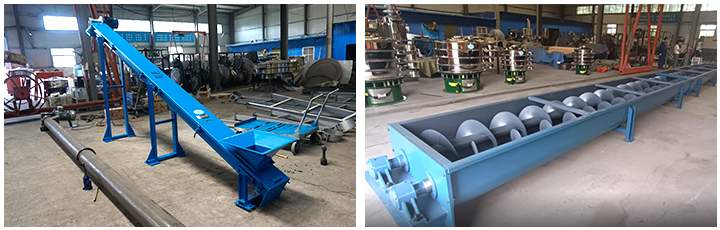

驅動裝置ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。
C1制法—螺旋機長度小于35m時，單端驅動。
C2制法—螺旋機大于35m時，雙端驅動。
M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。
螺旋輸送機通過電機的帶動中心軸承以及軸承上葉片，推動物料的移動從而實現物料的輸送任務。
LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
1.螺旋輸送機出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
2.螺旋輸送機密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
3.承載能力大、安全可靠、適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確?？焖倬鶆蜉斔?。
LS型螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。
大漢廠家是一家專注于螺旋輸送機等輸送設備研發、制造和銷售的企業，擁有先進的生產設備和完善的質量管理體系，產品質量穩定可靠，深受用戶好評。新鄉大漢生產的螺旋輸送機種類繁多，包括有軸螺旋輸送機、無軸螺旋輸送機、U型螺旋輸送機、圓管式螺旋輸送機等，可以滿足不同用戶的需求。螺旋輸送機廣泛應用于食品、化工、建材、冶金等行業，為客戶提供安全、高效、節能的物料輸送解決方案。我們擁有一支專業的研究、工程、生產、銷售及售后服務團隊，可免費提供參數及圖紙。
